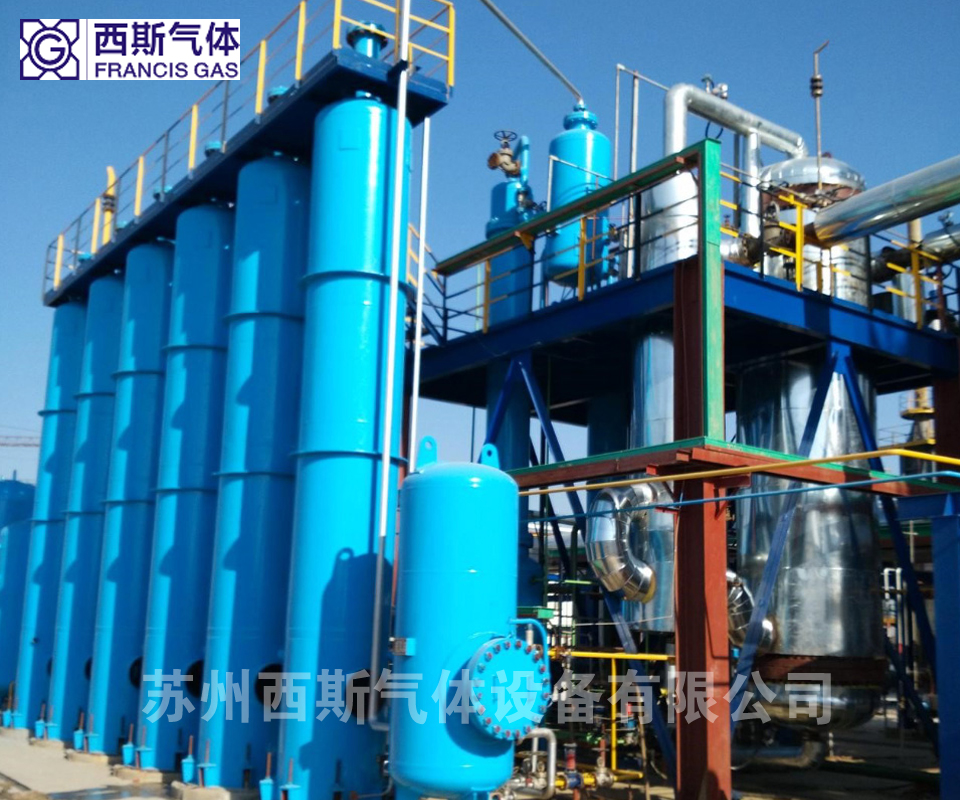

甲醇和水按一定比例混合后經計量泵加壓后進入換熱器進行初步加熱，然后經汽化器汽化，再經過熱器加熱到反應溫度220℃-280℃進入反應器，在催化劑作用下完成以下反應：

　　分解反應：CH3OH→CO + 2H2–90.7 kj/mol1)

　　變化反應：CO + H2O→CO2 + H2+ 41.2 kj/mol2)

　　總反應：CH3OH + H2O→CO2 + 3H2–49.5 kj/mol

　　反應產生的高溫氣體對甲醇水原料進行加熱后經冷卻器進入水洗，把未反應的水和甲醇再與水配比經計量泵進入換熱器。水洗后的氣體主要成份為H2、CO2、極少量的CO、微量的、CH4，經變壓吸附提純后可得到純度較高的H2。

　　● 全自動運行、成本低、無污染、無傷害、安全可靠、產品氫氣指標穩定。

　　● 安裝型式：室內、室外均可，可采用整體撬裝式、現場組裝式(鋼架平臺或混凝土臺架)。

　　● 主要性能指標：

　　● 裂解裝置規模(CO：10~500Nm3/h

　　● 純度(CO): 96%~99.9%(v/v), (H2)：99.99%

　　● 溫度: 常溫

　　● 甲醇：0.55～0.63 kg/m3H2

　　● 脫鹽水：0.3～0.4 kg/Nm3H2

　　● 電：≤0.1 kW/m3H

　　● 純度：≥99.9～99.9995%(V/V)

　　● 露點：≤-70℃

　　● 產量：20～10000Nm3H2/h
